模具钢材采购全指南：牌号选型、价格行情与批发渠道详解

在制造业的成本结构里，模具被称为"工业之母"，而模具钢材就是这位"母亲"的骨架。无论是冲压汽车覆盖件的冷作模，还是压铸铝合金外壳的热作模，抑或是每天注塑几万模次的塑料模，最终能做出什么精度、能撑多久寿命，很大程度上在选材那一刻就已经决定了一半。对于采购人员、模具师傅和刚入行的贸易商来说，弄懂模具钢材的分类、牌号、价格构成和批发渠道，是绕不开的基本功。

模具钢材信息网（cdxymx.com）长期跟踪国内模具钢现货与批发市场行情，下面把选购和使用中最常遇到的几个问题系统梳理一遍，希望能让正在选料的你少走一些弯路。

一、模具钢材到底分几类？先搞清用途再谈牌号

模具钢并不是某一种钢，而是一大类服务于模具制造的钢材统称。行业里最常见的分法，是按工作条件分成三大类，再加上高速钢等特殊用途钢种。

• 冷作模具钢：用于冷冲压、冷镦、冷挤压、拉丝、剪切等常温成形工序。核心要求是耐磨性和抗压强度，硬度通常在58～62HRC。代表牌号有 Cr12、Cr12MoV、Cr12Mo1V1、DC53、SKD11、D2 等。
• 热作模具钢：用于压铸、热锻、热挤压等高温工况，要求抗热疲劳、耐回火软化、导热性好。代表牌号有 H13（4Cr5MoSiV1）、SKD61、8407、2344、3Cr2W8V、5CrNiMo。
• 塑料模具钢：用于注塑模、吹塑模、压塑模。这类钢更看重切削加工性、抛光性能和预硬化硬度。代表牌号有 P20（3Cr2Mo）、718（3Cr2MnNiMo）、2738、NAK80、S136（4Cr13）、2316。
• 其他专用钢：如高速钢 W6Mo5Cr4V2（俗称6542）、基体钢、无磁模具钢、耐蚀模具钢等，用量小但不可替代。

很多新手一上来就问"哪种模具钢最好"，其实这个问题没有答案。做ABS塑料外壳的模具用H13就是浪费，压铸铝合金用P20则大概率开模几百次就塌陷。先明确模具的工作温度、受力方式、产量预期和精度要求，再去匹配钢种，才是正确顺序。

二、常见模具钢材牌号对照与选型要点

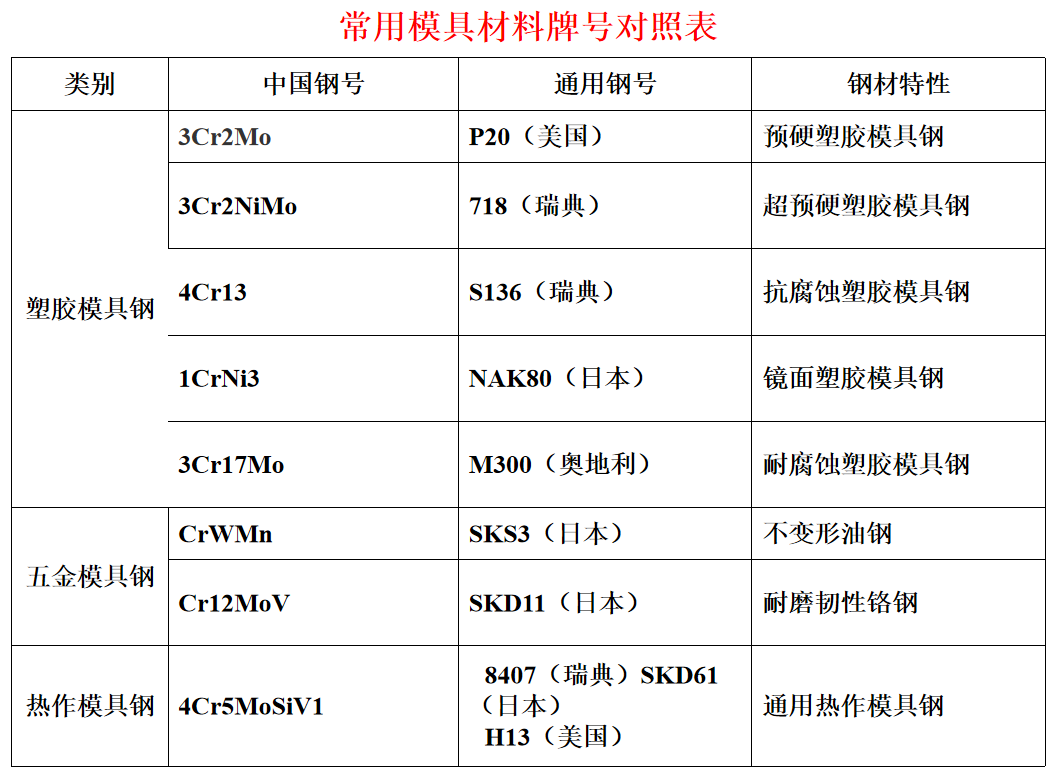

国内市场上，国产牌号、日本JIS牌号、美国AISI牌号和德国DIN牌号经常混着叫，同一个材料在不同供应商口中可能有四五个名字。整理一份对照关系，沟通时能省不少事。

• Cr12 —— 对应日本 SKD1、美国 D3、德国 X210Cr12。高碳高铬莱氏体钢，耐磨性极佳，但韧性偏差、碳化物偏析明显，适合做量大的冷冲、拉深模。价格相对亲民，是很多小厂的常用料。
• Cr12MoV —— 对应 SKD11、D2。在Cr12基础上加入钼钒，淬透性和韧性明显改善，是冷作模的主力牌号之一。
• DC53 —— 日本大同制钢对SKD11的改良钢种，线切割后裂纹倾向小，韧性约为SKD11的两倍，适合精密冷冲模和易崩刃工况。
• H13 / 4Cr5MoSiV1 —— 对应 SKD61、1.2344。热作模具钢的"标准答案"，铝合金压铸模、热锻模、热挤压模都能用，市场流通量非常大。进口改良版如 8407、8418 在抗热裂和等向性上更优。
• P20 / 3Cr2Mo —— 对应 1.2311。预硬化塑料模具钢，出厂硬度一般在28～32HRC，开模后基本不需要再整体淬火，加工周期短，适合中小批量注塑模。
• 718 / 3Cr2MnNiMo —— 对应 1.2738。在P20基础上加镍，截面硬度均匀性更好，适合大尺寸、厚壁的塑料模具，抛光度也更稳定。
• NAK80 —— 时效硬化型镜面塑料模具钢，硬度约40HRC，抛光后可达到镜面效果，常用于透明件、光学件和高光外观件。
• S136 / 4Cr13 —— 对应 1.2083。耐腐蚀塑料模具钢，适合PVC、含腐蚀性添加剂塑料的成型模具。

需要提醒的是，同一牌号不同厂家、不同冶炼工艺（电炉、电渣重熔、真空脱气）出来的材料，实际表现差距可能比牌号之间的差距还大。看材料时除了问牌号，还要问冶炼方式、探伤标准和交货状态。

三、模具钢多少钱一吨？价格构成与行情波动

这是采购问得最多、也最难一句话回答的问题。模具钢价格从每吨几千元到十几万元都有，差异来自钢种、规格、冶炼工艺、品牌和采购量。以下是市场上常见的价格区间参考，仅用于建立大致概念，实际成交价要以下单当日报价为准。

• P20、3Cr2Mo 类预硬塑料模具钢：大致在 6000～9000 元/吨区间波动，是模具钢里的"基础款"。
• 718、2738 类：通常比P20高一档，多在 9000～14000 元/吨。
• Cr12：约 9000～12000 元/吨，受铬铁、废钢价格影响明显。
• Cr12MoV、SKD11、D2：多在 12000～18000 元/吨，进口或电渣重熔料会更高。
• H13、SKD61：国产料大致 18000～28000 元/吨，进口优质料（如8407）按公斤计价的情况也不少。
• NAK80、S136、粉末冶金高速钢：属于高价位区间，粉末钢可达数万元甚至十几万元一吨。

除了钢种本身，还有几个因素会实实在在影响最终单价：

• 规格与厚度：同样牌号，薄板和特厚板的单价往往高于常规中厚板，因为轧制批次少、成材率低。
• 交货状态：退火态、预硬态、调质态价格不同，预硬处理过的材料贵一些但省去后续热处理工序。
• 加工服务：是否含锯切、铣磨、倒角、探伤，是否按图纸零割，都会计入报价。
• 采购批量：整张整支拿货与零割零售，吨价能差出几百到上千元。
• 市场行情：模具钢属于合金钢，铁矿石、废钢、铬铁、钼铁价格波动会传导到成品价上，钼铁涨价时H13类含钼钢种反应尤其敏感。

四、模具钢材批发渠道怎么选：厂家、经销商还是电商

目前国内模具钢材的流通模式大致有三条路径，各有适用场景。

直接找钢厂或一级代理。适合用量稳定、单次采购几十吨以上的大中型模具企业。优点是价格有优势、材质证明齐全、批次稳定性好；缺点是起订量高、交货周期长、小规格不一定愿意接单。

通过区域经销商和现货商。这是绝大多数中小模具厂的主要来源。经销商备有常用牌号的现货板材、圆钢，能提供零割、切割、粗加工等配套服务，当天或隔天就能提货。选经销商的关键是看库存周转速度和材质追溯能力，而不是单纯比价。

线上平台与电商渠道。近几年模具钢的线上询价、线上下单越来越普遍，尤其适合小批量、多规格、急件补料的场景。好处是报价透明、可比价、规格信息清楚；需要注意的是，线上看到的模具钢材图片多为样张，实际到货的色差、氧化皮、表面缺陷仍需现场验收确认。

一个务实的做法是"两条腿走路"：常用大宗牌号锁定一到两家长期合作的现货商，保证价格和交期；临时急用或特殊规格，再通过线上渠道比价补充。

五、采购避坑：怎么判断一批模具钢材靠不靠谱

模具钢市场信息不对称程度较高，以次充好、牌号混淆的情况并不少见。以下几个动作能挡掉大部分风险。

• 索要材质证明书（质保书）。正规渠道的每批材料都应附带炉号、化学成分、力学性能数据，必要时可要求第三方复检。
• 核对火花与硬度。有经验的老师傅用砂轮火花能初判钢种大类；用便携式硬度计抽检，可以快速识别预硬钢是否达标。
• 关注表面与内部质量。看有没有裂纹、折叠、严重脱碳层；厚板最好做超声波探伤，避免中心疏松和白点隐患。
• 警惕异常低价。如果某个报价明显低于市场均价，要么是规格缩水，要么是牌号替代，要么是回收料重熔，后续加工中崩刃、开裂的损失远大于省下的料钱。
• 小批量试单。新供应商第一次合作先拿一两块料做验证，用实际加工表现说话，再谈长期合作。

六、选对料只是开始：热处理与加工配套同样关键

同一个Cr12MoV，淬火温度差20℃、回火次数少一次，使用寿命可能差出一倍。模具钢的性能是"材料+热处理"共同决定的，采购时最好把热处理配套一起考虑进去。

• 冷作模：Cr12MoV一般淬火温度1000～1030℃，回火180～200℃两次，硬度58～62HRC；要求韧性时可采用高温淬火加高温回火，硬度降到56～58HRC但抗崩角能力明显提升。
• 热作模：H13类通常1020～1050℃淬火，560～600℃回火两次，硬度控制在44～50HRC，兼顾红硬性与抗热裂。
• 预硬钢：P20、718出厂即为预硬态，一般不再整体淬火，局部可做氮化或火焰淬火提高表面耐磨性。

此外，线切割、电火花加工会在模具表面留下变质层，精密模具建议加工后增加去应力回火或抛光去除白层，否则容易成为开裂的起点。

七、关于模具钢材的常见问题

• 模具钢理论重量怎么算？钢板重量（kg）≈ 长(m) × 宽(m) × 厚(mm) × 7.85；圆钢重量（kg）≈ 直径(mm)² × 0.00617 × 长度(m)。报价时用理论重量还是过磅重量，下单前要问清楚。
• 国产料和进口料差在哪里？主要差在纯净度、碳化物均匀性和批次稳定性。高端精密模具、长寿命模具上差距比较明显，普通模具用国产优质料完全够用。
• 模具钢材有保质期吗？钢材本身不会过期，但长期露天存放会锈蚀、脱碳，建议入库垫高防潮，并做好牌号标识，避免混料。
• 零割零售贵多少？视规格和加工量而定，通常比整料吨价高5%～15%，但能大幅降低库存占用，小批量生产反而更划算。

结语

模具钢材的选购，说到底是在性能、价格和交期之间找平衡点。先按工况选对钢种，再按批量选对渠道，最后把热处理和加工环节衔接好，一套模具的性价比才真正立得住。市场行情每天都在变，牌号名称也常有地域差异，多比较、多验证、多留一手材质凭证，比记住任何一个具体报价都更有价值。

模具钢材信息网（cdxymx.com）会持续更新各类模具钢的牌号资料、行情动态与采购参考信息，欢迎在选料、比价过程中随时查阅对照。
