模具钢材选购与批发指南：牌号、价格、渠道一次讲透

在制造业的链条里，模具被称为"工业之母"，而模具钢材则是这位母亲身上的骨骼。一套注塑模、冲压模或压铸模能用多久、产品光洁度能做到什么水平、后期维修频率高不高，很大程度上在选材那一刻就已经决定了大半。对于模具厂、五金加工厂以及大量做批发零售的钢材贸易商来说，搞清楚模具钢材的牌号体系、价格构成和进货渠道，是绕不开的基本功。这篇文章把这几件事拆开来讲清楚，尽量说人话，也尽量给出可以直接拿去用的判断依据。

一、模具钢材到底是什么，为什么它的选择这么关键

模具钢材并不是某一种钢的名字，而是一大类专门用于制造模具的钢材统称。按照使用工况，行业内通常把它分成三大家族：

• 冷作模具钢：在室温下进行冲裁、拉伸、冷镦、冷挤压，要求高硬度、高耐磨、抗崩角，代表牌号有 Cr12、Cr12MoV、D2、DC53。
• 热作模具钢：在高温下工作，比如压铸模、热锻模、热挤压模，要求红硬性好、抗热疲劳、导热快，代表牌号有 H13、SKD61、3Cr2W8V、8407。
• 塑料模具钢：用于注塑模、吹塑模，讲究预硬化硬度均匀、镜面抛光性、耐腐蚀性，代表牌号有 P20、718、2316、S136、NAK80。

选错材料带来的代价往往不是材料差价那几千块，而是模具早期开裂、产品拉毛、抛光出麻点、频繁停机修模，甚至整批订单报废。所以在模具钢材信息网上做功课，先弄明白"这套模用什么料"，远比先问"模具钢多少钱一吨"更重要。

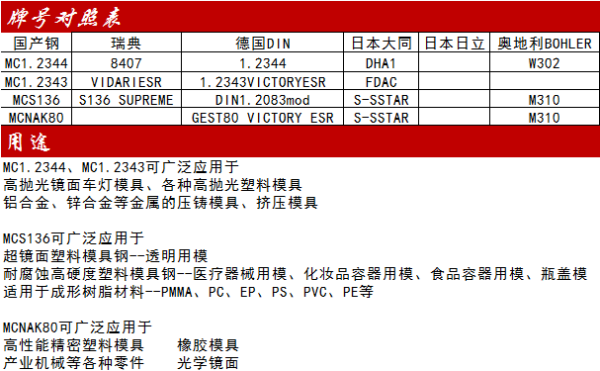

二、主流模具钢材牌号与适用场景对照

下面这份对照适合做快速判断，具体选型还要结合产品批量、材料厚度、模具结构来定。

• Cr12模具钢：高碳高铬冷作钢，淬火后硬度可达 HRC58-60，耐磨性突出，价格亲民。适合冲头、落料模、拉深模、量具。缺点是碳化物偏析较重，韧性一般，大截面件容易崩裂，深冷处理或改用 Cr12MoV 会更稳妥。
• Cr12MoV：在 Cr12 基础上加入钼钒，淬透性和韧性明显改善，是中小型冷冲模的主力材料，也是批发市场上走量最大的冷作钢之一。
• D2 / DC53：D2 属于高耐磨冷作钢，出口模具常见；DC53 韧性优于 D2，适合既要求耐磨又怕崩角的场合，比如精密冲裁、冷挤压。
• H13模具钢：热作钢里的"万金油"，铝合金压铸模、热挤压模、热锻模都能用。电渣重熔的 H13 纯净度更高，抗热裂性能更好，价格也更高一档。
• 718模具钢：预硬塑料模具钢，出厂硬度一般在 HRC28-34，开模后不需要再淬火，直接加工即可使用，适合中大型注塑模、家电外壳模。
• P20模具钢：同样是预硬塑料模钢，硬度约 HRC28-32，加工性能好、成本低，是普通注塑模、日用品模具的常规选择。
• 2316 / S136：耐腐蚀镜面模具钢，适合透明件、光学件、PVC 等腐蚀性塑料，抛光后能达到镜面级别，价格属于中高端。
• NAK80：预硬镜面钢，硬度 HRC38-42，抛光性和放电加工性都很好，常用于外观要求高的透明件和精密件。

三、模具钢价格多少钱一吨，价格是怎么算出来的

模具钢材的价格跨度非常大，从每吨七八千到每吨四五万都有，原因就在于它不是标准品，而是一组变量的组合。下面给出的是国内市场大致区间，仅作参考，实际成交必须以当天报价为准：

• P20 / 1.2311 预硬塑料模具钢：约 7000–10000 元/吨
• 718 / 3Cr2NiMo 预硬钢：约 9000–14000 元/吨
• Cr12 冷作模具钢：约 9000–13000 元/吨
• Cr12MoV：约 13000–18000 元/吨
• H13 电炉料：约 15000–20000 元/吨；电渣重熔 H13：约 20000–30000 元/吨
• S136 / 2316 耐蚀镜面钢：约 25000–45000 元/吨

影响报价的核心因素主要有这么几条：

• 冶炼工艺：普通电炉、电渣重熔、真空脱气，纯净度一级一级往上走，价格也一级一级往上抬。做精密模、镜面模，这笔钱省不得。
• 合金元素成本：钼、钒、镍、铬的国际行情直接传导到钢价上，这也是模具钢价格波动最直接的原因。
• 规格与交货状态：厚板、大圆钢、定尺切割、退火态还是预硬态，价格差别明显。预硬钢因为多了一道热处理工序，通常比同牌号退火料贵。
• 采购批量：整支、整吨走批发价，零割零售按公斤计价，单价通常高出批发价 15%–40%，因为要摊切割损耗和人工。
• 地区与运输：华东、华南钢材集散地竞争充分，价格相对透明；偏远地区要加运费，到货价自然更高。

四、批发与零售：不同采购量的决策逻辑完全不同

模具钢材的流通同时具备批发和零售两种形态，两者的玩法差异很大。

批发端面对的是模具厂、机械加工厂、二级经销商和代理商。这类客户一次性采购几吨到几十吨，关注的是牌号是否稳定、炉号是否可追溯、质保书是否齐全、交期能不能保证，价格反而不是唯一指标。做批发业务的贸易商通常会和两三家上游模具钢厂家保持长期合作，一家断货另一家能补上，避免因为一根料耽误客户整套模具的进度。

零售端的客户更零散，可能是小作坊、维修店、职校实训车间，也可能是在电商平台上下单的个人。他们要的是一小块料、一根圆钢、甚至一片切好的模块，讲究的是"小批量也能买、当天能发货、切割尺寸准"。这几年不少钢材贸易商把零售业务搬到线上，配合模具钢材图片和规格表，客户看图选料、下单、物流到家，效率比传统电话询价高出不少。

简单说，批发拼的是资源和稳定性，零售拼的是服务颗粒度。两条腿都走稳的贸易商，抗风险能力明显更强。

五、进货渠道怎么选：厂家、经销商与电商各有取舍

• 模具钢厂家直供：价格最有优势，质量可追溯，适合有稳定用量、能整批采购的客户。缺点是起订量高、牌号选择相对固定、小批量不好谈。
• 一级经销商 / 代理商：手里通常握着几个品牌的代理权，库存齐全、规格多、可以零割，能提供技术选型建议，是大多数中小模具厂的主力渠道。缺点是中间环节加价，价格比厂家直供高一档。
• 钢材市场现货商：看货、提货都快，适合急件。但货源来源杂，一定要看质保书和炉号，别只图便宜。
• 电商平台与线上批发：价格透明、比价方便、支持小批量，适合标准化程度高的牌号如 P20、718、Cr12。缺点是看不到实物，厚度公差和表面质量要提前沟通清楚，收货后及时复检。

比较稳妥的做法是：主料走长期合作的经销商或厂家，锁价锁量；急件、杂件走本地现货市场和线上渠道补缺。不要把全部采购压在一个渠道上，也不要为了几十块钱的差价频繁换供应商，模具钢这种材料，稳定性比低价值钱得多。

六、收货验货：光看模具钢材图片远远不够

线上选料时，模具钢材图片能帮你判断表面状态、切割质量和大致规格，但它替代不了实物检验。收到货后建议按下面的顺序过一遍：

• 核对质保书：牌号、炉号、化学成分、硬度值、执行标准是否齐全，炉号要与钢材端面的钢印或标签一致。
• 光谱复检：这是识别"以次充好"最有效的手段。Cr12 冒充 Cr12MoV、普通 H13 冒充电渣 H13，光谱一打就现原形。
• 硬度检测：预硬钢重点看硬度是否均匀，同一块料不同位置差太多，说明热处理不到位。
• 尺寸与外观：量厚度公差、看是否有裂纹、夹渣、严重脱碳层和切割烧伤。
• 超声探伤：做精密模、镜面模的钢材，建议要求提供探伤报告，内部疏松和夹杂是后期抛光出麻点的常见元凶。

七、常见问题解答

问：Cr12 和 Cr12MoV 差在哪里，能不能互相替代？
答：Cr12MoV 的钼钒含量更高，淬透性、韧性、耐磨性都优于 Cr12，价格也高一些。小批量、低冲击的简单冲裁模用 Cr12 可以；模具尺寸大、受力复杂或有崩角风险的，建议直接用 Cr12MoV 或 DC53。

问：P20 和 718 都是预硬钢，怎么选？
答：P20 硬度略低、价格更便宜，适合普通注塑模和产量不大的产品；718 硬度更高、抛光性和纯净度更好，适合中大型模具和外观件。预算允许的情况下，718 的综合性价比往往更高。

问：H13 一定要买电渣料吗？
答：看用途。做普通热锻模、低要求的压铸模，合格的电炉 H13 完全够用；做铝合金压铸模、要求长寿命和抗热裂的场合，电渣重熔料的纯净度优势会体现在模具寿命上，长期算下来更划算。

问：模具钢多少钱一吨，网上报价能直接信吗？
答：网上报价通常是不含税、不含运费的基础价，而且随行情天天变。询价时要说清楚牌号、规格、交货状态、数量、是否需要切割和是否含税，这样拿到的价格才有可比性。

八、写在最后

模具钢材这门生意，说到底是"信息差"加"信任度"。信息差体现在你知不知道什么模具该用什么牌号、当前行情大概在什么位置；信任度体现在供应商给你的料是不是和质保书上写的一样。把牌号体系摸清楚，把价格构成弄明白，把验货环节做扎实，无论是做模具的终端用户，还是做批发零售的贸易商，都能少交不少学费。

后续我们还会持续更新各牌号模具钢材的行情走势、不同厂家的料性对比以及实际使用案例，方便大家在选材和采购时有个更实在的参考。
